[Sergant]

прохожий :

Что значит 47мкф не пошло, это сильно много на такой ёмкости инфрагенератор можно сделать. Короче В кллекторы ставишь от 1 до 5килоом Кондеры с базы на коллекор ставишь от 10Нф до 1мкф. Смещение на базы 47к и далее 100, 200к один из них можно переменный в 100к, будет частота изменяться, правда и скважность тоже, если захочешь меандр то оба должны быть синхронно переменными. А лучше дай ему собрать крякалку или мяуколку, забавляет страшно. Схемы могу подогнать.

дожили... радиогубителя со стажем 35 лет- поучают по поводу номиналов
кстати... 47 не так уж и много с учётом того , что в базе всего 10к....
_________________
Укушу

[МИА]

Серега,Витя не дописал,там РАСкачка тумблером,гыгыгыыыыы.

[Sergant]

хорошо, что не магнитным пускателем.....
_________________
Укушу

[Sergant]

я баран.....
в начале 90-х, на заказ, сделал мигалку для дополнительных стоп сигналов, которая в разрыв включалась....
т.е. к стопу подводился плюс, а в разрыв минуса включалась фигнюшка... и моргала этой лампочкой.......
схему вспомнить не могу..... там всего то 3 детали было
_________________
Укушу

[МИА]

А я - телец

[Sergant]

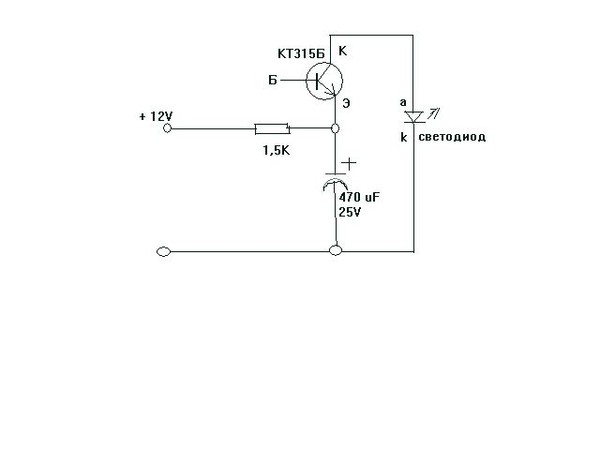

у меня вынос мозга


утверждают, что это работает (мигает).....
пойду паять.....
ежели заработает, то это подорвёт весь мой фундамент и мировидение
_________________
Укушу

[Andrey]

Точно моргает...

[Sergant]

бля.... работает цуко...... мой мозх вынесли......
"но черт возми...как?" (c)
_________________
Укушу

[Andrey]

что то типа пробоя обратным напряжением

[Sergant]

кт630 не заработал....
хня какая то на конкретном транзисторе ......
_________________
Укушу

[Andrey]

ksp2222a чудесно отбывает номер

[прохожий]

Гер.. Сержант.. не обижайся у меня стаж более 45лет... Не хотел тебя огорчать, прости виноват, вспылил....

[Sergant]

прохожий :

Гер.. Сержант.. не обижайся у меня стаж более 45лет... Не хотел тебя огорчать, прости виноват, вспылил....

меня обидеть- ОЧЕНЬ тяжело

_________________
Укушу

[МИА]

Ща доведем Сержанта до уровня ребенка и будут на пару мигалки паять. Пить бросай,пора Насколько я помню-транзистор без базы-ни-ни включать.

[Дядя Боря]

Sergant :

"но черт возми...как?"

По научному это называется "лавинный пробой инверсно включенного транзистора с оборванной базой".

Ближайший аналог этого - "однопереходной" транзистор, он же "двухбазовый диод".
_________________
Старый Кот

[Sergant]

МИА :

Ща доведем Сержанта до уровня ребенка и будут на пару мигалки паять. Пить бросай,пора Насколько я помню-транзистор без базы-ни-ни включать.

бля...... но\ведь работает, цука.......
сам спаяй- охринеешь..... я, пока, обьяснения это схеме- не нашёл....
_________________
Укушу

[Sergant]

мне нужно стрелками и формулами.... и почему 630 - не пошёл...?
_________________
Укушу

[027]

Еп... Это ж "электрическая схема унитаза", которую спрашивал изверг Круковский-Синевич старшие поколения моего института. Правда, это было на втором-третьем курсе, по дисциплине ЛРТЦ, транзисторы рисовать было не обязательно. Достаточно было нарисовать ключ. И показать понимание сути процесса: медленный заряд - быстрый разряд.

Дядя Боря :

По научному это называется "лавинный пробой инверсно включенного транзистора с оборванной базой".

Лавинный пробой - да, инверсно включенный переход - да, оборванная база - пох. Ее можно смело закоротить на коллектор.

Дядя Боря :

Ближайший аналог этого - "однопереходной" транзистор, он же "двухбазовый диод".

Стабилитрон ближайший вроде. Однопереходный - он трехполюсник как бы. А тут двухполюсник чистый.

Я всю эту сложную науку напрочь забыл (всякие квантовые эффекты и прочая туннельно-дырочная светотень) Но 30 лет назад выяснял. Когда в институте учился. Дело в том, что у меня в радиоприемнике был такой самодельный индикатор напряжения батареи. На мультивибраторе, кстати.

Он бодро помигивал зеленым глазом. пока напряжение выше порога. Потом он начинал перемигиваться красным-зеленым. Пороговым элементом служил 2Т312В, как щас помню. Конкретно - его эмиттерный переход, смещенный обратно. Получалось около 304 вольт, но это не важно. А важно, что ток на переломе ВАХ был микроампер сто. И перелом крутой. В отличие от стабилитрона КС147, которому вынь и положь хотя бы миллиампер 10.

Таким образом, индикатор получался очень экономичным (если не считать тогдашних прожорливых светодиодов).

Sergant :

почему 630 - не пошёл...?

База толстая. У меня даже КТ315 не пошел.
2Т312 (заметь, не КТ какой-нить бытовой! )

***

У меня был приемник Рига-103, девять вольт на шести 373. Вот он:



Видите значок справа вверху? Это что ли герб тогдашней Риги. Слева и справа над геральдическим щитом я просверлил две дырдочки, и вставил туда два светодиода типа КЛ-сколько-то-там, лень уточнять (КЛ103?..) В металлических корпусах еще. Без линзы еще.

Один красный, другой зеленый.
_________________
Ку

[winner]

Sergant :

winner : эм... помню, собирал на 2х штуках П213, чтобы моргали лампочками. если не мне изменяет склероз, смещение на базы через 470 Ом - 1к, электролиты от коллектора к другой базе - 4.7мкФ, где-то 2Гц получалось. и чего.... без накачки сами стартанули? там вроде как току им надо было подкидывать с помощью мелких транзисторов....

Точно так же собирал, в коллекторах - лампочки, но что-то смотрю на номиналы сопротивлений и емкостей и начинают меня терзать смутные сомнения.
_________________
Errare humanum est

[Sergant]

дык... это 814, а не 213......
213- тяжко было в ключевой режим загнать... им "помощь" нужна была....
_________________
